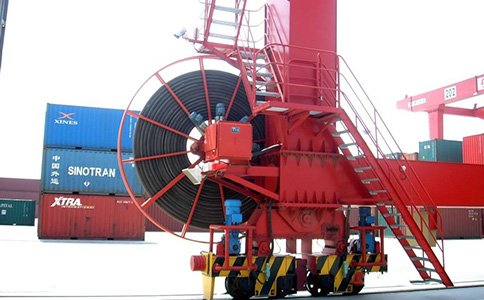

電纜卷筒設計選型的技術難點是要保證卷繞速度與設備移動速度的同步，同時還要保證卷繞過程中卷筒電纜所受拉力適中。因此，電纜卷筒設計選型時應綜合考慮以下因素：

1、電纜規格及種類

電纜截面積從1.0~240mm2，電纜外徑直接影響卷盤的軸向尺寸及動力需求。電纜截面超過35 mm2時不應選擇非電動式卷筒(配重式可放寬至50mm2)，扁電纜只能選用軸向單排的卷盤。電纜應選擇YCW型(動力電纜)和CEFR型(控制信號電纜)等，較柔軟且有一定的抗拉強度。電纜的外徑和單重力求準確。

2、卷繞長度

影響卷盤的徑向尺寸及動力需求，長度越長，對動力要求越高。非電動式電纜卷筒難以完成大行程的卷繞。地面電源錨位也直接影響電纜卷筒的選型，常見的電源錨位有端部供電和中點供電兩種。中點供電不能選擇非電動磁耦合式(JQC系列)。

3、設備移動速度

影響電動式電纜卷筒的電動機功率和傳動比。當設備移動速度超過60米/分時，應選擇變頻控制式(BP系列)。

4、 裝機高度

影響電動式電纜卷筒的電動機功率，安裝高度越高，對動力需求越大。安裝時不能超過設計要求。

【總結】電纜規格及種類、卷繞長度、設備移動速度、裝機高度等4個參數是電纜卷筒設計選型的依據，應綜合考慮，同時，還應考慮電纜卷筒的結構與布置方式，以滿足實際工況需求。

• 問

  RVV是高柔線嗎？

  答

  RVV不是高柔線。高柔線，在電纜行業內通常指的是具有高度柔韌性和耐磨性的電纜，而不是單純地追求柔軟。RVV電纜，全稱為銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜，是一種常見的電纜類型。RVV電纜具有較好的柔軟性，可稱其為柔性電纜，但并不符合高柔線的要求。

• 問

  柔性電纜與軟電纜是什么關系？

  答

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
